接触器的符号解读

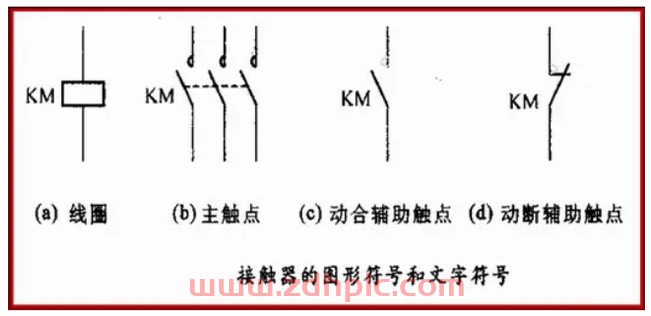

接触器的图形符号如图1所示，它的文字符号是KM。这个符号在电路图中用来表示接触器的存在和功能。

接触器型号的含义

比如你看到的CJ10Z-40/3，这是一个交流接触器，设计序号是10，重任务型，额定电流是40A，主触点为3极。而CJ12T-250/3则是一个改型后的交流接触器，设计序号12，额定电流250A，有3个主触点。

我国生产的交流接触器，常用的有CJ10、CJ12、CJX1、CJ20等系列及其派生系列产品。CJ0系列及其改型产品正逐渐被CJ20、CJX系列产品取代。这些产品一般具有三对常开主触点，常开、常闭辅助触点各两对。而直流接触器常用的有CZ0系列，分为单极和双极两大类，常开、常闭辅助触点各不超过两对。

除了这些常用系列，我国近年来还引进了一些生产线，生产了一些符合IEC标准的交流接触器，这里就不一一介绍了。

比如CJ12B-S系列锁扣接触器，适用于交流50Hz，电压380V及以下、电流600A及以下的配电电路中，用于远距离接通和分断电路，也适合不频繁地启动和停止交流电动机。它有一个特点，就是正常工作时吸引线圈不通电，因此没有噪音。它的锁扣机构位于电磁系统的下方，靠吸引线圈通电来锁扣，断电后靠锁扣机构保持在锁住位置。由于线圈不通电，不仅节省了电力，还消除了磁噪音。

德国引进的西门子公司的3TB系列、BBC公司的B系列交流接触器等，都是80年代初的水平。它们主要用于远距离接通和分断电路，适用于频繁地启动和控制交流电动机。3TB系列产品结构紧凑，机械寿命和电气寿命长，安装方便，可靠性高。额定电压为220～660V，额定电流为9～630A。
