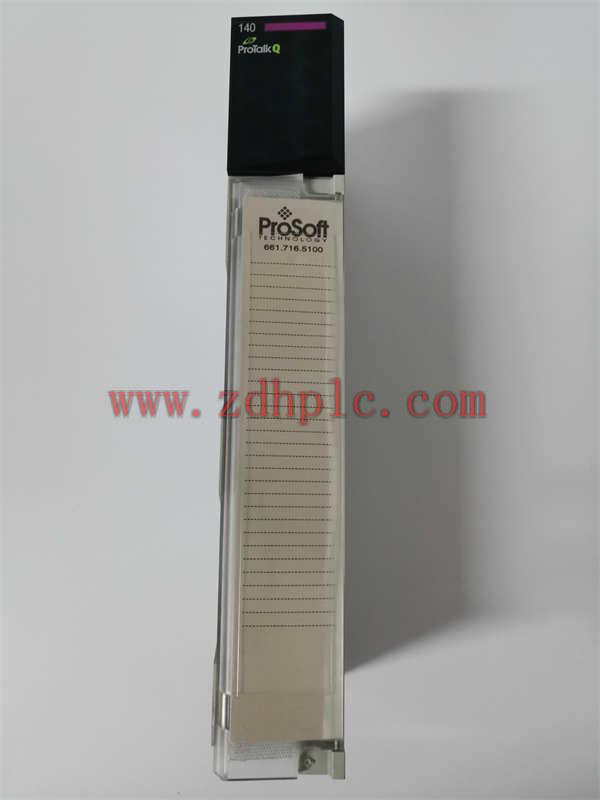

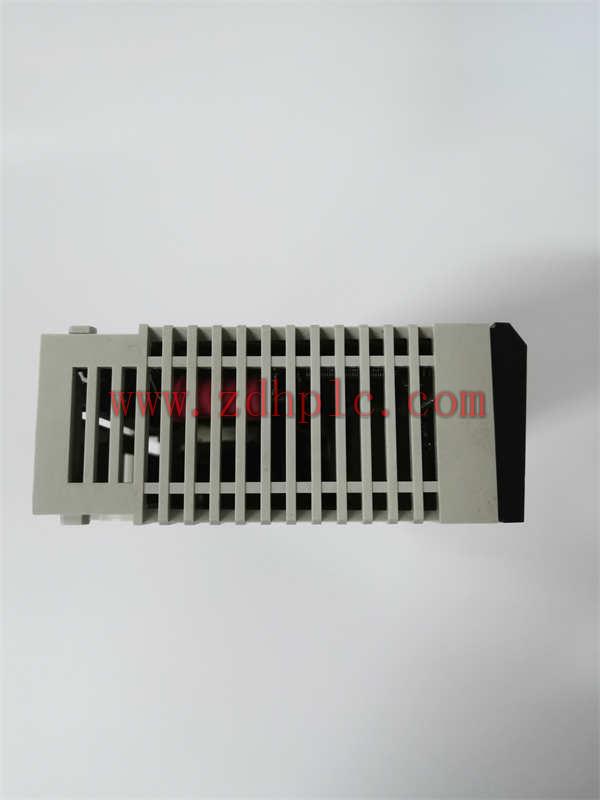

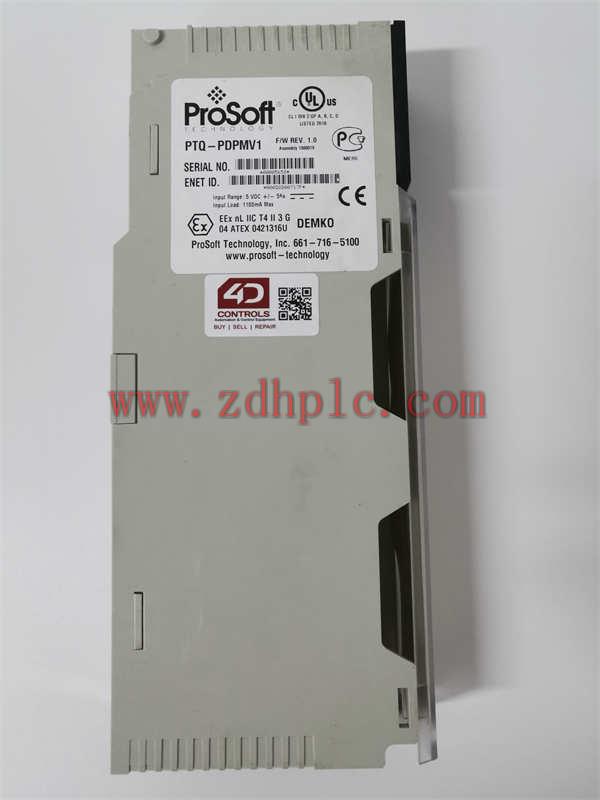

PTQ-PDPMV1通信模块介绍

PTQ-PDPMV1是专为工业自动化设计的PROFIBUS DP主网络接口模块，适用于Schneider Electric Quantum处理器。该模块支持PROFIBUS DP V0/V1协议及PROFIdrive 3.1参数读写功能。

功能特点

支持非周期性参数数据传输（DPV1），提供诊断数据采集、报警处理及热备用功能（Unity HEC）。最高支持12 Mbps波特率及单网络最多125个从机设备。

硬件规格

尺寸：约250×103.85×40.34 mm；重量：约0.42 kg；电源：Quantum背板供电（5V DC）。采用Siemens ASPC2 Step E芯片与Infineon C165微处理器。

软件特性

支持ProSoft Configuration Builder拖放式Busview界面配置工具及FDT/DTM软件监控管理。

应用领域

适用于能源电力、石化化工、水处理及制造业等领域。可连接变频器、仪表、传感器等设备，并与SCADA/DCS系统集成实现远程监控。

优势亮点

- 高速实时通信：支持同步/冻结命令。 - 灵活扩展：单机架最多支持6个模块。 - 高可靠性：抗振动冲击设计。 - 支持固件远程升级。

系统集成能力

- 实现Quantum处理器与PROFIBUS DP网络的数据交互。 - 支持远程机架部署扩展控制系统规模。 - 提供实时诊断与报警功能减少停机时间。

兼容性说明

- 兼容IEC 61158标准。 - 支持自动波特率检测。 - 兼容多种从设备类型包括传感器、执行器等。

安装与使用注意事项

- 单机架热备用场景最多安装4个模块。 - 需中继器扩展时可增加从机数量至125个。 - 建议在工业环境条件下使用以确保最佳性能表现。

适用场景建议

- 适用于对实时性和可靠性要求较高的工业自动化项目。 - 特别适合能源电力生产过程控制及安全仪表系统（SIS）部署需求。

技术指标概览表（部分）

协议类型 | 最大波特率 | 最大从机数量 | 诊断功能 ---|---|---|--- PROFIBUS DP V0/V1 | 12 Mbps | 125（需中继器） | 扩展诊断数据采集

配置工具与软件支持

提供ProSoft Configuration Builder配置工具及FDT/DTM软件支持网络配置与监控管理需求。

物理特性描述

模块尺寸约为长250mm × 宽104mm × 高40mm；重量约0.42kg；采用Quantum背板供电方式（5V DC）确保稳定运行。

环境适应性说明

经过抗振动冲击设计测试符合工业环境使用要求可有效应对复杂工业现场条件挑战。

Firmware更新机制说明

支持固件远程升级以适应协议更新需求确保系统长期稳定运行并保持技术先进性.

以上介绍了PTQ-PDPMV1 PROSOFT通信模块的主要特性和应用场景希望对您的项目选型有所帮助.
